- SPL系列，采用钣金喷塑机壳，4.3英寸彩色触摸屏，操作界面友好，大屏幕液晶屏实时显示各项技术数据。
- 支持RS-232/RS-485通信，丰富的外控接口，方便用户不同条件下的远程控制。
- N70/N70S推拉式注射泵执行单元，流量平稳，结构紧凑体积小巧， 便于集成。
- 执行单元，结构紧凑体积小巧，便于客户集成。
- 流量平稳，适用于微小流量的高精度传输。
- 线性推力可调。
- 4种工作模式——灌注、抽取、先灌后抽、先抽后灌，各种工作模式的技术参数可独立保存，互不影响。
- 内置多种型号注射器，也可自定义注射器内径。
- 两种计量方式任意选择：注射液量一注射流速，注射液量一注射时间，注射液量实时显示，并具备液量校准功能。
|
工作模式
|
灌注、抽取、先灌注后抽取、先抽取后灌注、连续模式
|
|
|
适用注射器类型
|
N70S(0.5μL-100μL)
|
N70(5μL-1000μL)
|
|
注射器选择
|
内置注射器型号以及自定义注射器内径
|
|
|
线速度范围
|
0.6096μm/min-152.4mm/min
|
0.8um/min-200mm/min
|
|
线速度调节分辨率
|
0.6096μm/min
|
0.8μm/min
|
|
线性推力范围
|
5-13N（可调）
|
5-40N（可调）
|
|
行程分辨率
|
0.19μm/μstep
|
0.25μm/μstep
|
|
最大行程
|
70mm
|
|
|
行程控制精度
|
误差≤±0.3%(行程≥最大行程的30%时)
|
|
|
回退距离
|
0.01-10mm
|
|
|
常用模式
|
最多可保存60组常用模式
|
|
|
显示方式
|
4.3寸工业级-真彩色液晶屏
|
|
|
操作方式
|
触摸屏+进口按键
|
|
|
外部控制信号
|
启停信号，有源开关量信号(5V-24V)
|
|
|
启停信号，无源开关量信号，如脚踏开关
|
||
|
通信接口
|
RS232/RS485(Modbus协议，RTU模式)
|
|
|
输入电源
|
DC24V/1.25A
|
|
|
环境温度
|
0-40℃
|
|
|
相对湿度
|
<80%
|
|
|

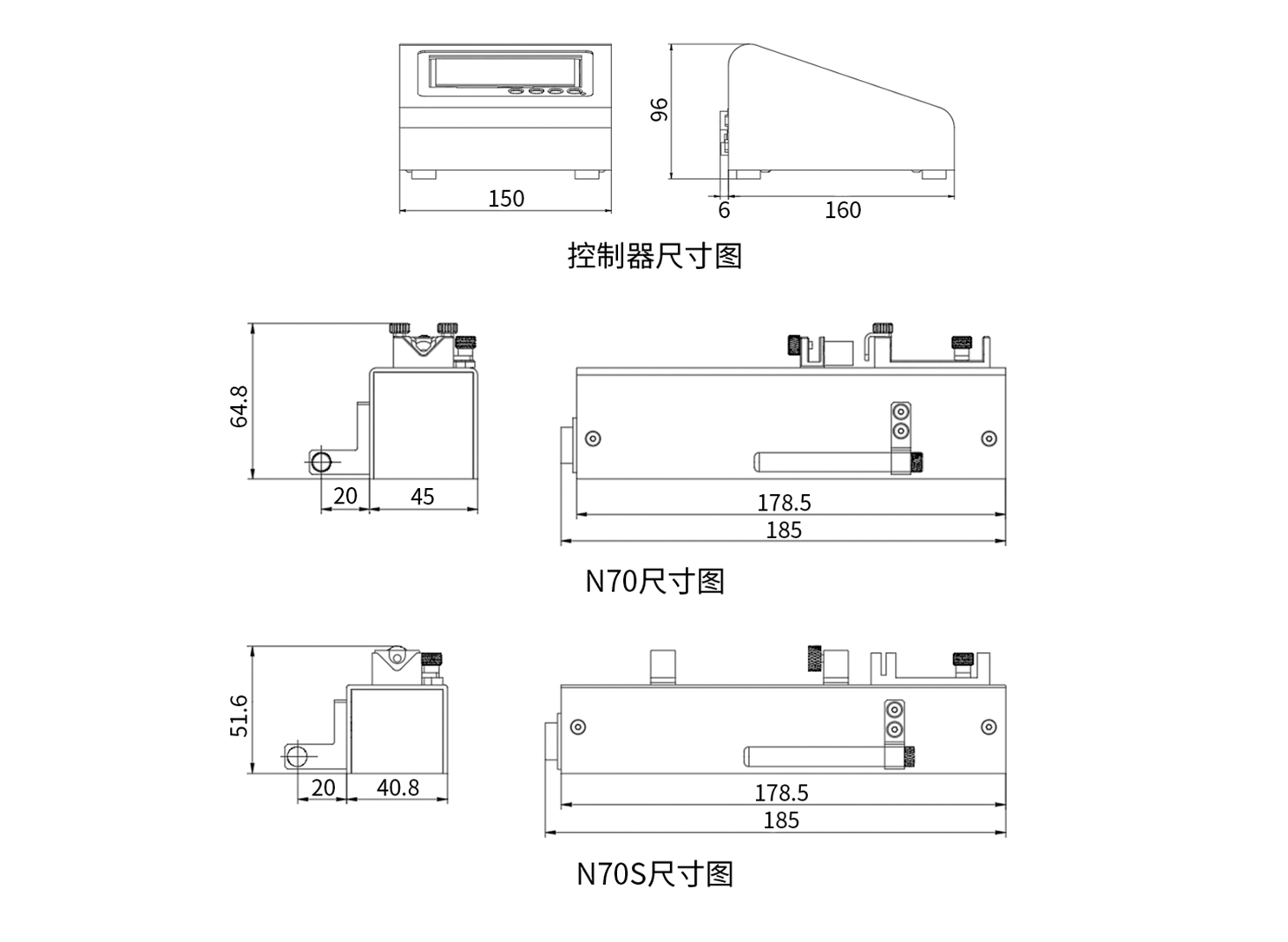

产品尺寸
|
150*166*96mm（控制器）、185*60.8*51.6mm（N70S执行单元）、185*65*64.8mm（N70执行单元）
|
|
|
产品重量
|
1.062kg（控制器）、0.355kg（N70S执行单元）、0.469kg（N70执行单元）
|
|
|
N70S流量参考表
|
||
|
玻璃进样器
|
内径r(mm)
|
参考流量(nL/min-μL/min)
|
| 0.5 | 0.1 | 0.005 - 1.1975 |
| 1 | 0.15 | 0.011- 2.6925 |
| 2 | 0.2 | 0.019- 4.7875 |
| 5 | 0.35 | 0.059- 14.6625 |
| 10 | 0.5 | 0.119- 29.9225 |
| 25 | 0.8 | 0.306- 76.605 |
| 50 | 1.1 | 0.579- 144.83 |
| 100 | 1.6 | 1.225- 306.4175 |
|
N70流量参考表
|
||
|
玻璃注射器
|
内径r(mm) | 参考流量(nL/min-μL/min) |
| 5 | 0.35 | 0.077- 19.2425 |
| 10 | 0.5 | 0.157- 39.270 |
| 25 | 0.8 | 0.402- 100.530 |
| 50 | 1.1 | 0.76- 190.067 |
| 100 | 1.6 | 1.608- 402.125 |
| 250 | 2.31 | 3.353- 838.192 |
| 500 | 3.25 | 6.636- 1659.15 |
| 1000 | 4.61 | 13.353- 3338.27 |
