SPC
线速度范围：1μm/min-132mm/min
线速度调节分辨率：1μm/min
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

  • 七寸彩色触摸屏控制，同屏显示八个执行单元的运行参数以及运行状态，界面友好，操作方便。
  • 分体式设计，主要应用于实验室。

技术参数

TECHNICAL PARAMETER
工作模式 灌注、抽取、先灌注后抽取、先抽取后灌注、连续
执行单元数量 1-8可选
适用注射器类型 ZU-I: 0.5μL-60mL: ZU-I-G1: 250μL-25mL: ZU-I-G2: 50mL
注射器选择 内置主要厂家、主要型号注射器，以及自定义注射器内径
线速度范围 1μm/min-132mm/min(流量=线速度*注射器内截面积)
线速度调节分辨率 1μm/min
额定线性推力 ≥16Kgf
最大行程 90mm
行程分辨率 0.078μm/μStep
行程控制精度 误差≤±0.5%(行程≥最大行程的30%时)
回退距离 0.01-5mm
运行模式 支持独立运行模式以及逻辑运行模式
常用模式 两种运行模式可分别存储5组常用模式
显示方式 七寸工业级真彩色液晶显示
操作方式 全触控操作
掉电记忆 重新上电后保持掉电前的数据参数
外部控制信号 启停信号、有源开关量信号(5-24V通用)
全部启停信号、无源开关量信号(如脚踏开关)
通信接口 RS232/RS485 (Modbus协议,RTU模式)
控制器适用电源 DC5V/10W
执行单元适用电源 DC24V/30W
环境温度 0-40℃
相对湿度 ＜80%
防护等级 IP31
控制器外形尺寸 240×221×111 (mm)
控制器重量 2.0kg
执行单元外形尺寸 257×110×131 (mm)
执行单元重量 3.0kg

适用注射器&参考流量

Applicable Syringes

注射器规格
内径r(mm)
参考流量(μL/min-mL/min)
1mL
4.70
0.0174-2.29
2mL
9.70
0.0739-9.755
5mL
12.48
0.1223-16.147
10mL
15.89
0.1983-26.177
20mL
20.00
0.3142-41.469
30mL
22.50
0.3976-52.484
50mL
28.90
0.6560-86.588

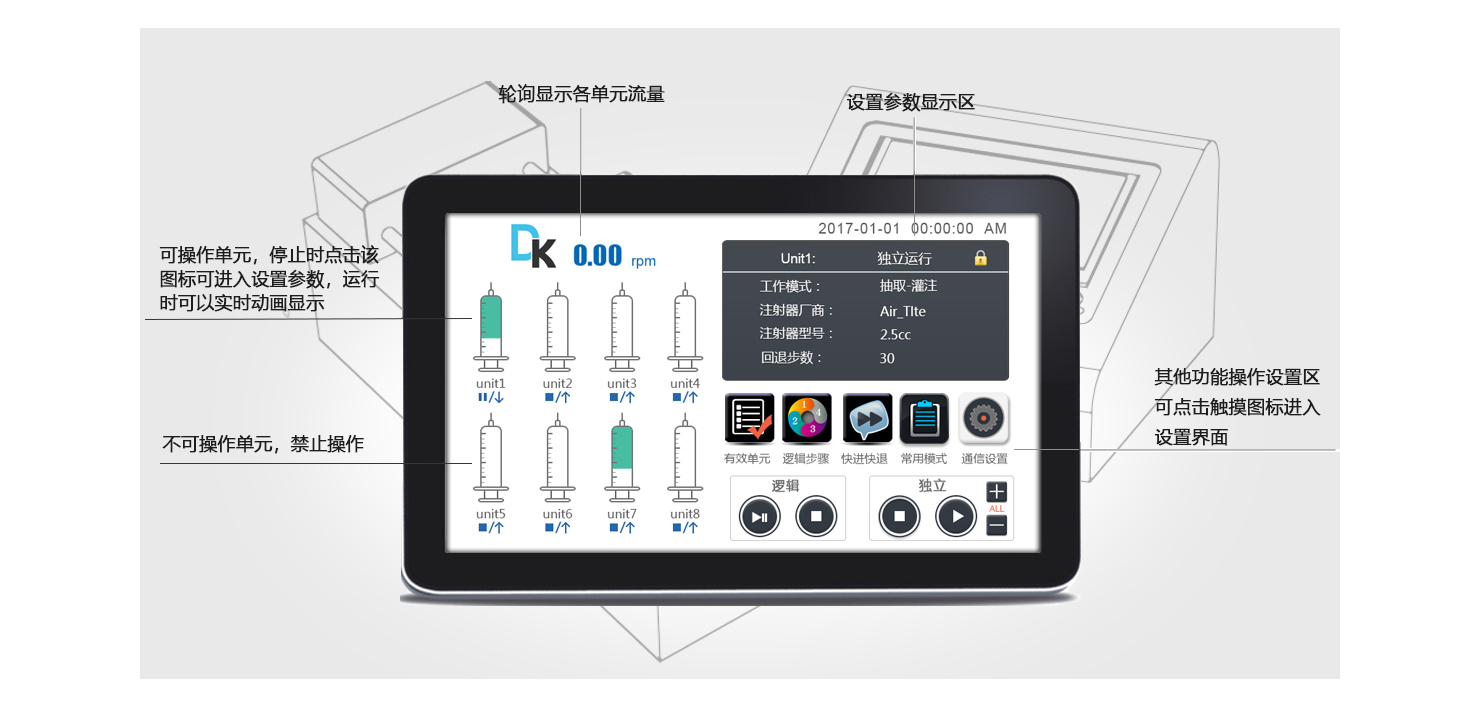

屏幕展示

OSD

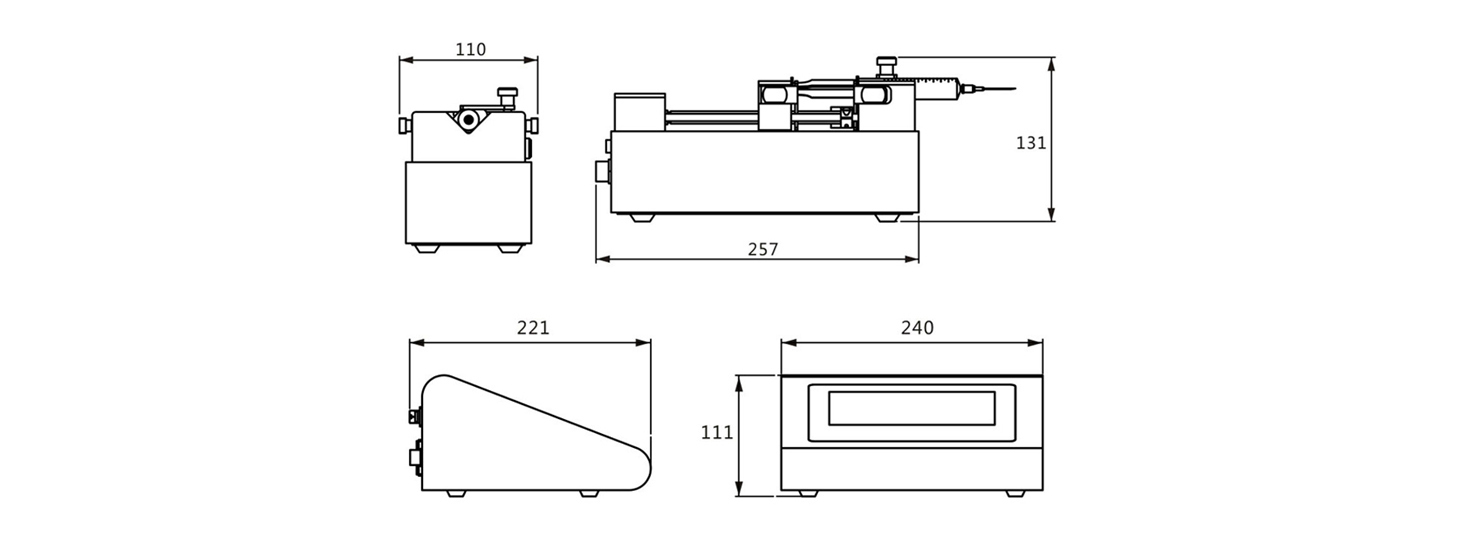

尺寸图（单位：mm）

PRODUCT INTRODUCTION
