CFSP-I/CU-I
连续传输/定量计量
定时定量/定时启停
参考流量:0.06μL/min-70mL/min
在线咨询
资料下载

产品简介

PRODUCT INTRODUCTION

CFSP-I/CU-I恒流注射泵,专注“微升级”液体的传输和分配。通过控制一组交替“抽取—注射”的执行单元,配合换向阀,实现“恒流注射”功能,既保留了微量注射泵的传输精度,又实现了液体的“不间断传输”。​

  • "微升级"液体不间断传输;
  • 四种工作模式:连续传输、定量计量、定时定量、定时启停;
  • 采用4.3英寸工业级真彩液晶屏,同步仿真动画,用户操作直观便捷;
  • 外控接口满足用户配套需求;
  • 记录换向阀和注射器的使用次数,可实时获得运行信息,便于设备维护;
  • 执行单元支持"脱机"运行,可实现一个控制器对多台执行单元设置不同参数,便于配套使用;
  • 控制器具备脱机提醒和参数同步功能;
  • 智能校准功能;
  • 闭环控制,过载保护功能,保护注射器;
  • 静音型设计;
  • 304不锈钢喷塑外壳。

技术参数

TECHNICAL PARAMETER
防护等级 IP31
流量范围 0.06μL/min-70mL/min
灌注液量范围 0.1μL-25mL
灌装精度 ≤土0.05%(最大行程时,500μL以上注射器,室温下的去离子水)
外控信号 无源开关量信号:支持启动/暂停功能,如连接脚踏开关
有源开关量信号:支持启动/暂停、停止、清洗、复位功能,5-24V通用
通信接口 RS232,RS485支持Modbus协议,RTU模式
输出接口 指示液体输出状态(集电极开路输出)
显示方式 4.3英寸-工业级-真彩色液晶屏
操控方式 触摸屏+按键操控
液路最大承压 0.68MPa(高于0.68MPa需选配)
换向阀种类 3通120°阀
换向阀材质 阀体材质: PCTFE,阀芯材质: PTFE
管路接口 1/4-28UNF
注射器类型 50μL、100μL、250μL、500μL、1.0mL、2.5m、5.0mL、10mL、25mL
注射器材质 针筒材质:高硼硅酸盐玻璃
推杆材质:不锈钢
推杆密封材质:PTFE
电源适配器 执行单元:标配24V适配器 控制器:标配5V适配器
功率 控制器≤10W,执行单元≤60W
工作环境温度 15°C-40°C(低温运行需配置低温注射器)
工作环境相对湿度 <80%(无凝露)

适用注射器&参考流量

Applicable Syringes

注射器型号 最小流量 最大流量
50μL 0.0625μL/min 608.37μL/min
100μL 0.125μL/min 1.21mL/min
250μL 0.3125μL/min 3.04mL/min
500μL 0.625μL/min 6.08mL/min
1.0mL 1.25μL/min 12.16mL/min
2.5mL 3.125μL/min 30.41mL/min
5.0mL 6.25μL/min 60.83mL/min
10mL 12.5μL/min 70.00mL/min
25mL 31.25μL/min 55.00mL/min

注:液体为纯净水,且进液段管路长度小于1眯,内径1.6mm

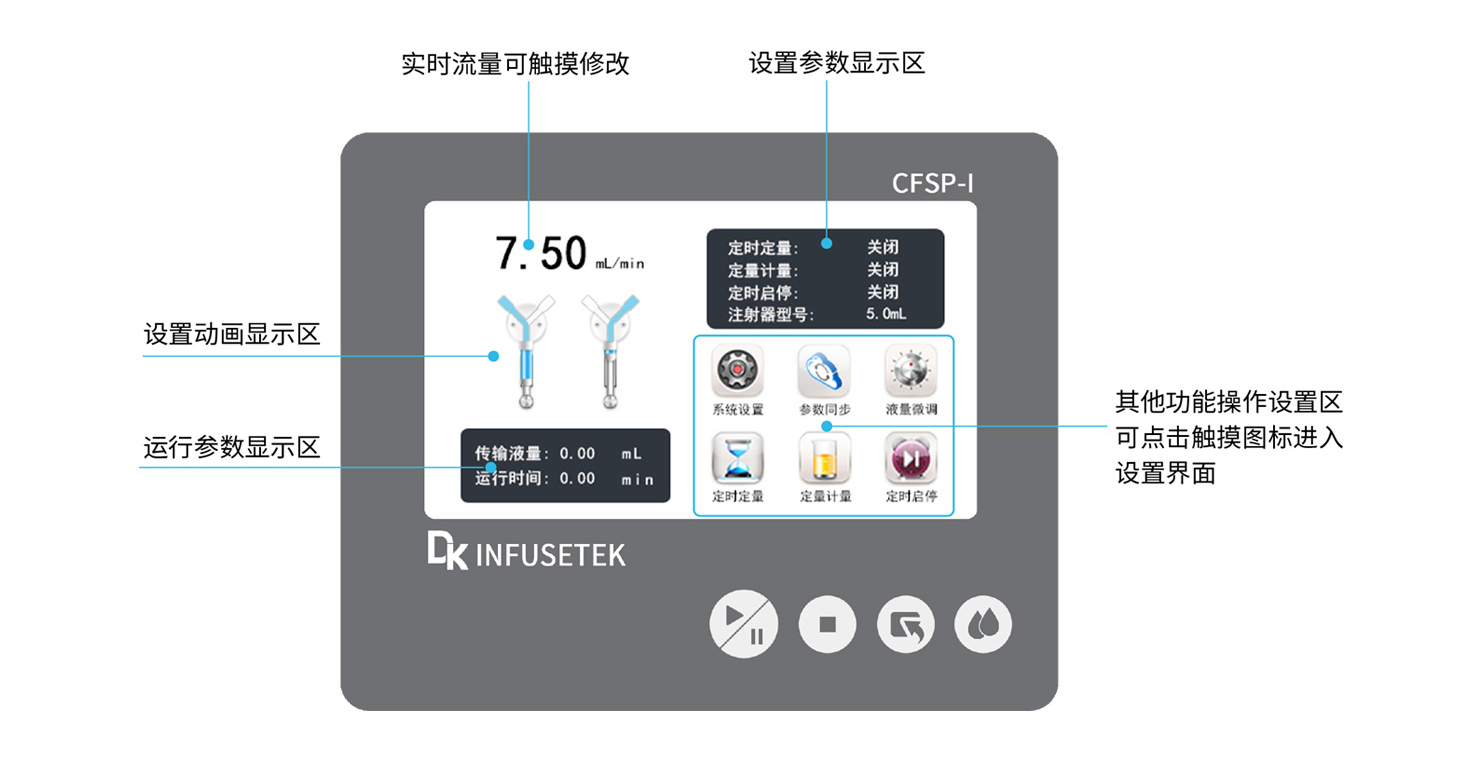

屏幕显示

OSD

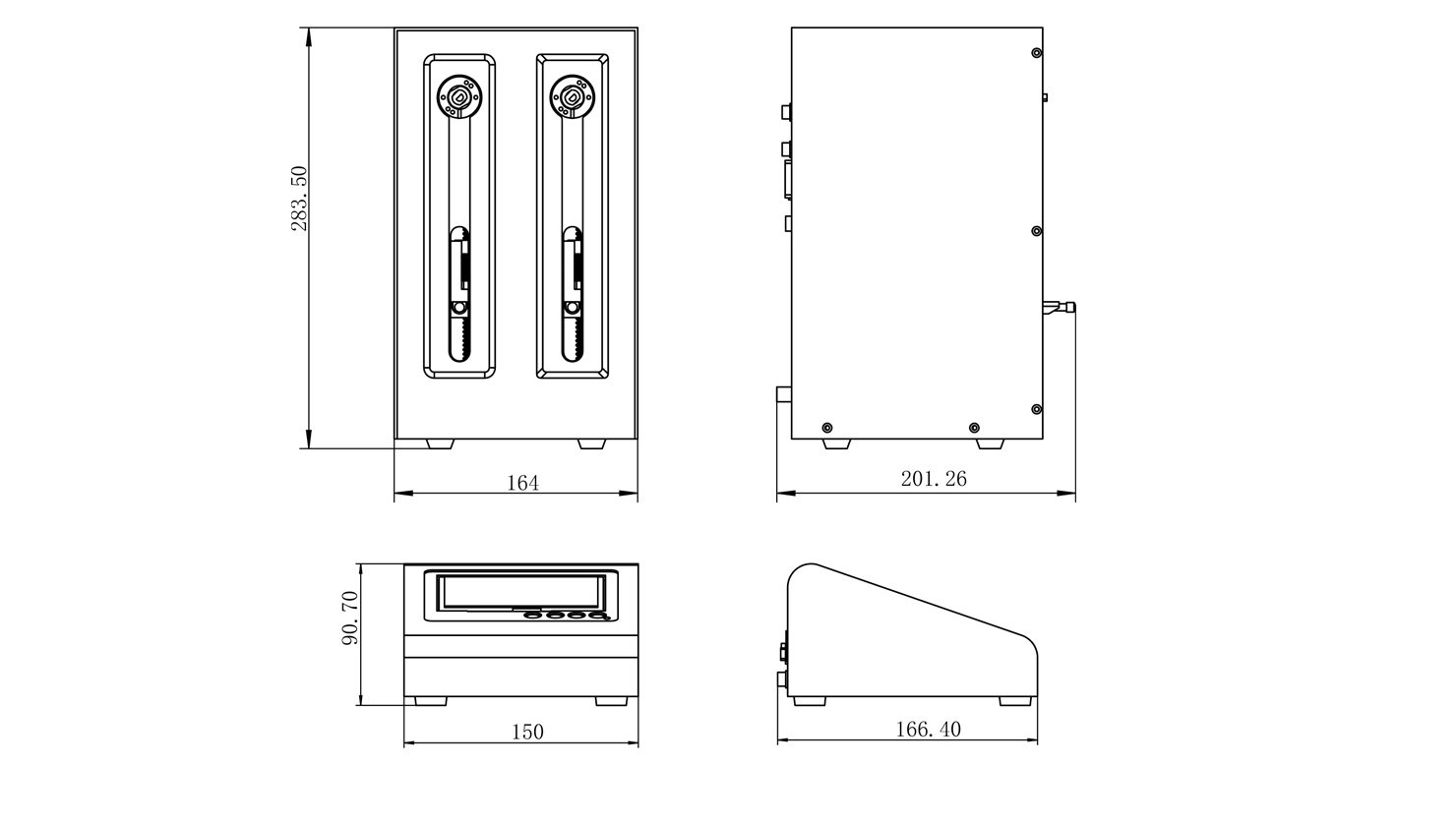

尺寸图(单位:mm)

PRODUCT INTRODUCTION
